氣動三通調節閥儀表規格書介紹：
氣動三通調節閥儀表規格書，是臺臣閥門提供給山東恒特斯節能工程有限公司，在加熱系統設備采購合同做為附件的技術參數表，內容詳細的介紹整臺氣動三通調節閥的執行器、定位器、閥體形式、材質、流量、壓力、溫度等一系列完整的參數，便于雙方技術參數確定。如各位新老客戶有需要高品質氣動調節閥的，可提供技術參數要求，讓我司專業技術人員為您選型，并提供選型儀表規格書，期待為您服務。
氣動三通調節閥選型參數表：

					調節閥技術參數表				編號	20181218
									編制	鵬宇飛
									審核	李云隆
									日期	2018/12/19
客戶名稱		山東恒特斯節能工程有限公司						位號	YT602-1
產品名稱		氣動薄膜三通分流調節閥						用途	加溫
產品型號		ZXX-40KS						數量	3
								閥門規格
								公稱通徑DN(mm)		80
								閥座直徑(mm)		25
								管道尺寸(mm)		89
								公稱壓力(MPa)		4
								流量特性		等百分比
								額定Kv值		10
								固有可調比R		50
								額定行程（mm）		16
								泄漏量等級		Ⅳ GB4213
								作用方式		氣開式
								故障位置		關閉
								閥蓋形式		散熱型
								連接方式		法蘭式
								法蘭標準		HG/T20592-2009
								配法蘭規格及形式		PN40   DN80   RF
								執行機構
								類型		多彈簧膜片式
								型號		PZM280B-00
								氣源壓力（KPa）		300
								彈簧范圍		80~240
								對應位置		關-開

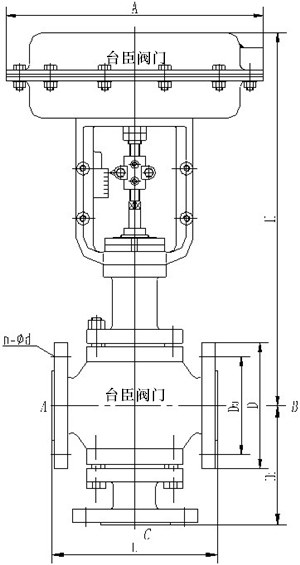

DN	D	D0	n-φd	L	H	H1	A
80	200	160	8--18	298	670	200	280
閥門材質						附件規格
閥體		WCB				定位器		機械式		YT1000L
閥芯		304+STL						輸入信號		4~20mA
閥座		304+STL				過濾器		帶成套
閥桿		304
填料		柔性石墨
工藝參數
介質		狀態		蒸汽冷水		液體		單位	MAX	NOR	MIN
介質密度		kg/m3		1000			閥前壓力	MPa(G)	2.5	2.5	2.5
工作溫度		℃		230			閥后壓力	MPa(G)	0.6	0.6	0.6
關閉壓差		MPa(G)		2.5			流量	T/h	12
							計算Kv		2.75
							開度	%	67

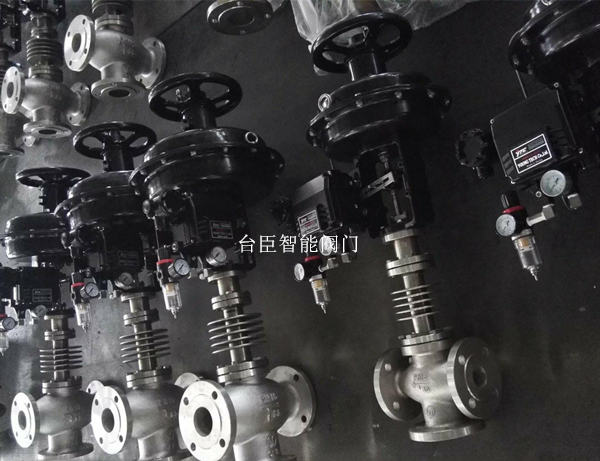

氣動三通調節閥圖片：
