精小型氣動套筒調節閥簡介：
ZXM、ZJHM精小型氣動套筒調節閥具有外形小、體輕、精確和高效等特點，是符合IEC標準的新一代調節閥產品。氣動薄膜調節閥是生產過程自動控制系統的執行器中用量最大和最重要的產品之一，而ZJHP系列精小型氣動單座調節和ZJHM系列精小型氣動套筒調節閥，又是用戶選用量最大、使用面最廣的通用產品，它廣泛用于一般流體介質的工藝過程控制。除了具備氣動儀表的共同優點外，ZJHM系列精小型氣動薄膜調節閥還具有可靠的動作特性、精確的流量特性和寬大的可調范圍。同時，穩定的操作、甚小的閥座泄漏更是本產品突出的特點。因此，本產品將以上述的獨特優點，在各工業部門的廣泛應用中取得高質量的控制效果。
ZJHM精小型氣動套筒調節閥概述：

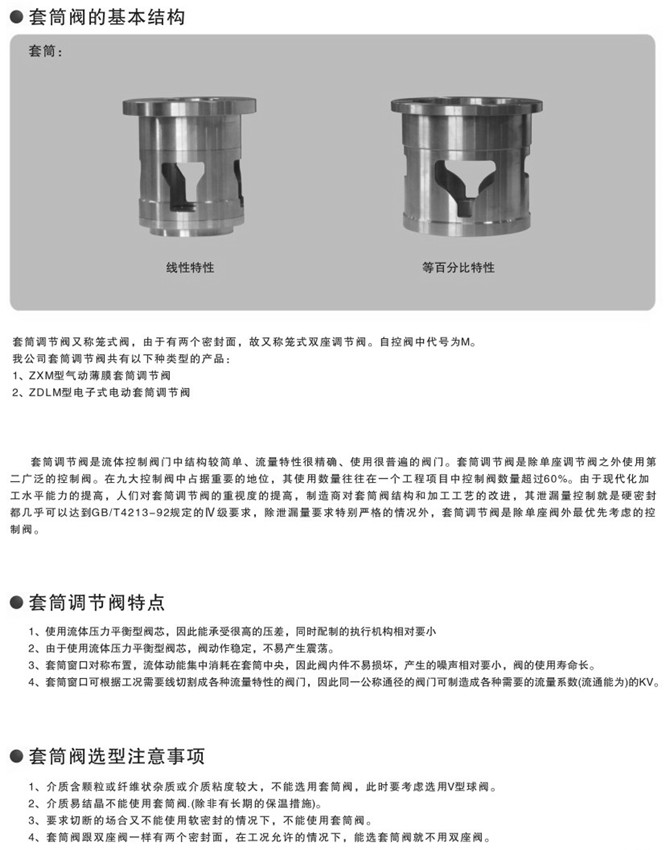

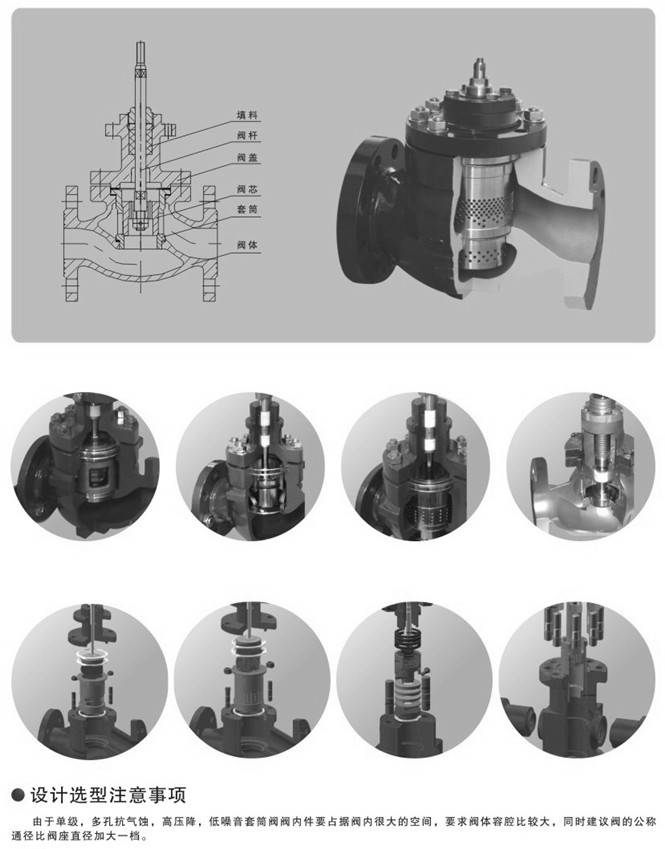

ZJHM精小型氣動套筒調節閥因為其穩定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，可選擇多彈簧氣動簿膜機構或電動執行機構等。臺臣閥門精小型氣動套筒調節閥形小、體輕、高性能、大容量，是新一代通用調節閥產品。它廣泛應用于石化、輕紡等行業中，一般流體介質和工藝條件，且安裝空間緊湊的自動控制系統。
ZJHM精小型氣動套筒調節閥工作原理：

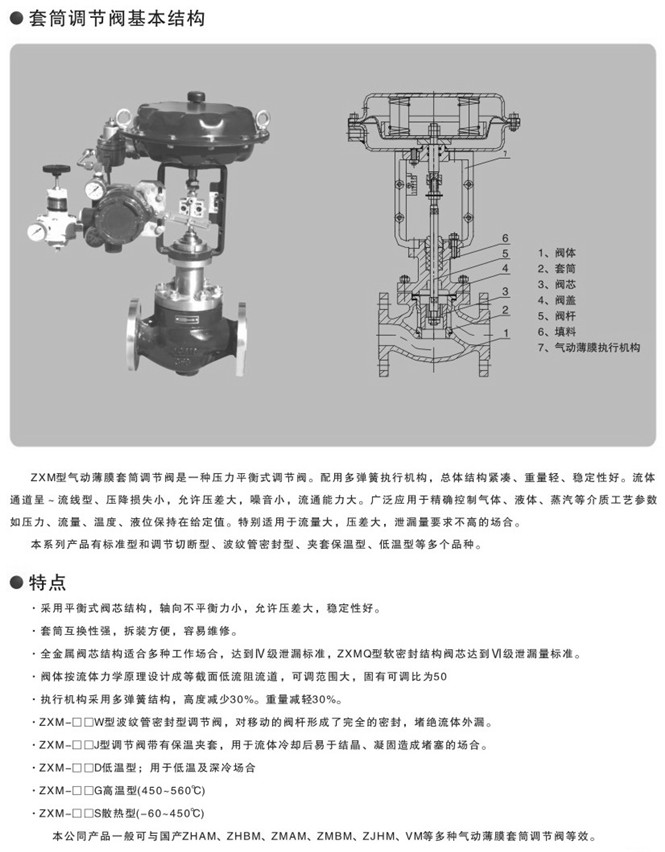

ZJHM系列精小型氣動套筒調節閥（相當于CV3000的HCB型籠式雙座調節閥），是由ZHA（B）型氣動多彈簧薄膜執行機構和VJM型低流阻套筒組成。外來的氣動壓力信號輸入膜室后，此壓力作用在膜片上產生推力，此推力壓縮彈簧組，并使推桿移動而帶動閥桿使閥芯開（關），直至推力與彈簧組被壓縮后的反力平衡而穩定在行程的某個位置上為止。依照上述原理可知，閥芯位移與輸入壓力信號具有一定的比例關系。
ZJHM精小型氣動套筒調節閥按照作用方式的不同，可分為氣關式和氣開式兩種。氣關式是由正作用執行機構和閥構成。當輸入壓力信號由下限值改變為上限值時，閥從全開到全關。氣開式是由反作用執行機構和閥構成，當輸入壓力信號由下限值改變為上限值時，閥從全關到全開。
ZJHM精小型氣動套筒調節閥薄膜執行器：
氣動多彈簧薄膜執行機構，具有高度低、重量輕、裝校簡便和輸出力大等特點。它由膜片、壓縮彈簧、托盤、推桿、支架、軸套和膜蓋等零件構成。膜片為較深的盆形，有效面積變化小，并采用優質橡膠，在-40℃至+85℃溫度下使用，動作可靠。壓縮彈簧采用多根組合的形式，以減小高度。推桿的導向表面采用精細加工，通過提高硬度和降低粗糙度，以達到減小回差和增加密封性的效果。反作用式執行機構采用O型密封圈型式，與推桿、軸套配合，其結構簡單，密封可靠，通過正確的設計和精確的加工，本機構省去了壓縮彈簧的調節機構，可一次裝成，減少了調整的麻煩。推桿與閥桿的連接則采用開縫螺母，使裝卸十分靈活。
