新型氣動薄膜執行器簡介：
氣動薄膜執行器又稱多彈簧氣動薄膜執行機構，是氣動調節閥的重要組成部分，氣動薄膜執行器的穩定性直接關系到氣動調節閥調節精準度，好多客戶對氣動薄膜執行器的原理都不了解，下面臺臣為大家介紹氣動薄膜執行器知識原理。
ZHA/B型多彈簧氣動薄膜執行器由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式ZMA/B型單彈簧氣動薄膜執行器存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行器，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配，可調零功能則提高了線性精度。
臺臣牌氣動薄膜執行器可通過調節件的調整，改變彈簧初始力，從而改變執行機構的推力。氣動薄膜執行器輸入輸出特性呈現線性關系，即輸出位移量與輸入信號壓力之間成線性關系。輸出的位移稱為行程，由行程顯示板顯示。一些反作用執行機構還在膜盒上部安裝閥位顯示器，用于顯示閥位。更多氣動薄膜執行器價格、技術咨詢，請聯系臺臣閥門。

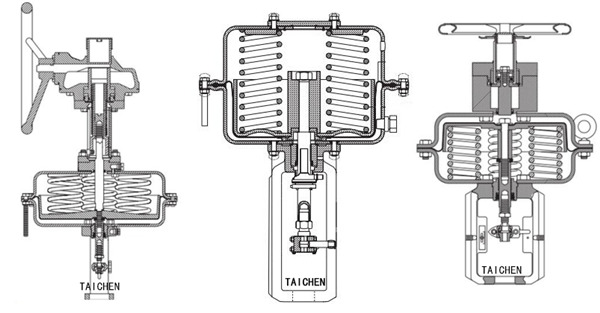

新型氣動薄膜執行器圖片：

新型氣動薄膜執行器工作原理：
氣動薄膜執行器以壓縮空氣為能源動力，接受定位器輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到調節閥閥芯準確定位。
多彈簧氣動薄膜執行器分為正作用、反作用兩種。正作用氣動薄膜執行器在輸入信號增加時，推桿的位移向外；反作用氣動執行機構在輸入信號增加時，推桿的位移向內。當輸入信號增加時，在薄膜膜片上產生一個推力，克服彈簧的作用力后，推桿位移，位移方向向外。因此，稱為正作用氣動薄膜執行器。反之，輸入信號連接口在下膜蓋上，信號增加時，推桿位移向內，縮到膜盒里，稱為反作用氣動薄膜執行器。

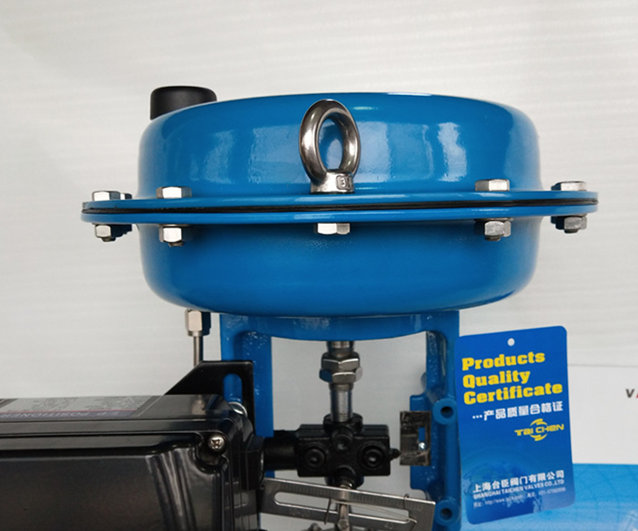

新型氣動薄膜執行器圖片：

氣動薄膜執行器作用原理：
ZHA型：正作用，氣關，當氣壓增加時，閥桿部件向下移；
ZHB型：反作用，氣開，當氣壓增加時，閥桿部件向上移。
