自力式氮封調節閥工作原理：
自力式氮封調節閥裝置由供氮閥、泄氮閥、呼吸閥組成，供氮閥由指揮器和主閥兩部分組成;泄氮閥由內反饋的壓開型微壓調節閥組成，氮?dú)鈮毫σ话阍O(shè)為100mmH2O，通過氮封裝置精確控制。當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮閥壓力設定值時，泄氮閥打開，向外界釋放氮?dú)猓构迌?nèi)壓力下降，降至泄氮閥壓力設定點時，自動關閉。
當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮閥開啟，向儲罐內注入氮?dú)猓构迌?nèi)壓力上升，升至供氮閥壓力設定點，自動關閉。
氮封閥選型裝置供氮閥說明：
氮封閥門氮?dú)鈮毫σ话阍O(shè)為100mmH2O.通過氮封閥裝置精確控制。當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮裝置壓力設定值時，泄氮裝置打開，向外界釋放氮?dú)猓构迌?nèi)壓力下降，降至泄氮裝置壓力設定點時，泄氮裝置自動關閉。
當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮裝置開啟，向儲罐注入氮?dú)猓构迌?nèi)壓力上升，當罐內壓力上升至供氮裝置自動關閉。
氮封閥選型裝置泄氮閥說明：
一般供氮?dú)鈮毫υ?×10^5-10×10^5Pa之間，罐頂呼吸閥僅起安全作用，是在主閥失靈，導致罐內壓力過高或過低時，起到安全作用。在正常情況下，不工作泄氮閥安裝在罐頂，口徑一般與進液閥口徑一致，一般泄氮閥的壓力設定點略大于供氮閥的壓力設定點，以免供、泄氮裝置頻繁工作，浪費氮?dú)狻⒂绊懺O(shè)備的使用壽命。

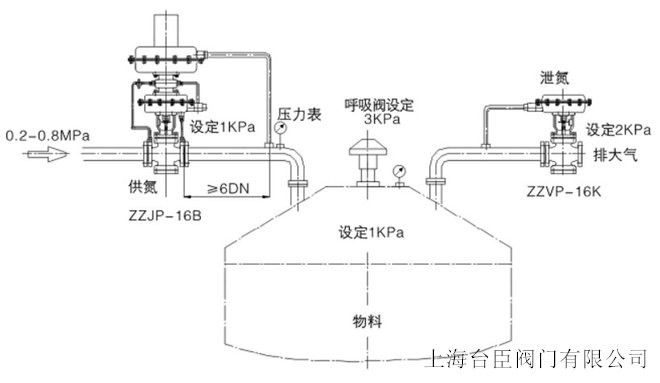

自力式供氮閥、泄氮閥工作原理圖：

自力式氮封閥概述：
氮封閥(氮封裝置)主要用于儲罐頂部氮?dú)鈮毫愣刂疲员Ｗo(hù)罐內物料不被氮化及儲罐安全。氮封閥(氮封裝置)由ZZDQ快速泄放閥及ZZV自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)狻Ｒ蛭赫{(diào)節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa至66 Kpa以下，介質溫度溫度≤80℃。
自力式氮封閥特點：
無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。
壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
為確保儲罐的安全，需在罐頂設置呼吸閥。
呼吸閥公起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
1、自力式氮封調節閥安裝：
　　(1)安裝氮封閥前，檢查整機零件是否缺損或者松動，對管道應進行清洗，介質流向應與閥體箭頭指向一致。
　　(2)為便于現場維修與操作，氮封閥四周應留有適當?shù)目臻g。
　　(3)氮封閥應正立垂直安裝在水平管道上，閥體與管道的法蘭連接，要注意軸度，并應安裝在環境溫度不超過-25~55°C的場合使用。
2、自力式氮封調節閥使用
　　(1)開啟閥前截止閥，使介質緩慢流入閥體
　　(2)擰開指揮器護罩，松開指揮器調節螺釘
　　(3)調節指揮器主彈簧，使閥后壓力至設定值
　　(4)固定指揮器調節螺釘，裝好護罩，調壓閥即可開始工作
　　(5)不用時，關閉閥前截止閥
3、自力式氮封調節閥維護
　　(1)拆卸閥門時，要保護好精密零件的表面，拆裝閥座時，要使用專用工具，
　　(2)閥芯與閥座，不管修理或者更換，密封面都必須進行研磨，
　　(3)彈簧若有裂縫跡象，必須更換，
　　(4)密封墊片與0型圈每次檢修時全部更換，膜片根據檢查結果而定。
　　(5)閥門平時維護，只有觀察閥后導壓器上的壓力表是否符合設計值要求即可。另外若發現各連接處有滲漏，可擰緊螺母與螺釘或更換密封墊片與0型圈。
