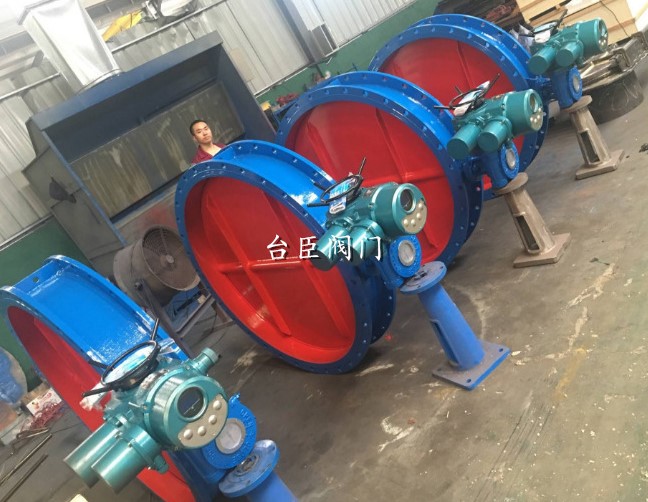

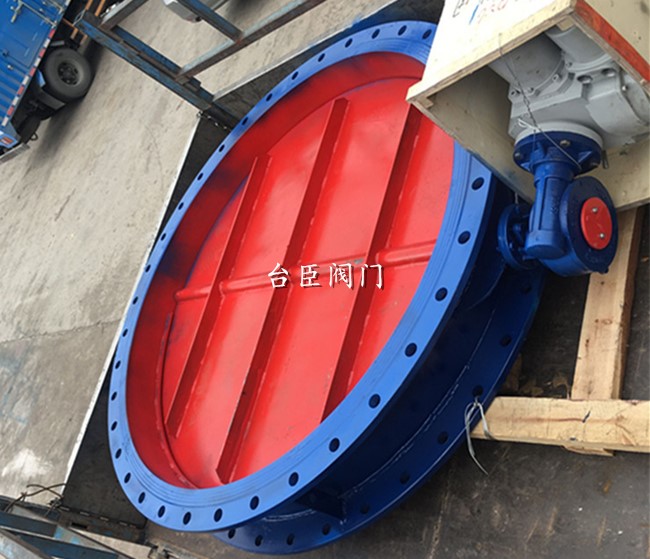

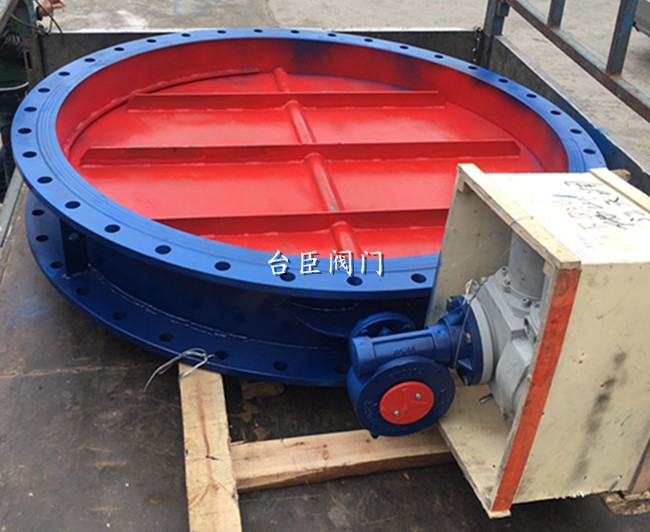

電動煙氣蝶閥簡介：

電動煙氣蝶閥是一款高溫煙道專用閥門，又名電動通風調節蝶閥、或電動風量調節閥、電動圓形風閥等。該閥主要用于煙道內煙氣排放、控制、調節使用的。臺臣牌電動煙氣蝶閥由UNIC、PSQ、HQ、CH、TC系列電動執行機構和通風蝶閥組成，它與電動單元組合儀表配合使用。具有結構簡單、口徑大、重量輕、流通能力大、調節精度高、操作方便等優點。臺臣牌電動煙氣蝶閥采用國內一線品牌智能電動調節型執行器，可實現遠程一體化自動控制，執行機構內帶有伺服系統，無須另配伺服放大器，輸入控制信號4～20mADC即可控制蝶閥的開啟角度，實現高精度的調節煙氣的排放。電動煙氣蝶閥廣泛應用于冶金、電站、石油、工業、化工等環保部門，作為煙氣、除塵、環保等系統中用于調節介質流量使用。

電動煙氣蝶閥結構特點：

電動煙氣蝶閥的蝶板與閥體間的間隙很大，有足夠的膨脹空間，所以在使用過程中它可以有效的防止因為溫度變化帶來的熱脹冷縮的情況，也就不會產生蝶板卡死的現象了。因為材質及密封性的緣故，這種煙氣蝶閥還具備耐高溫的特性，調節的時候也不會有摩擦，使用壽命極長。臺臣牌煙氣通風蝶閥是一種使用鋼板焊接制作而成的的蝶閥，它具有尺寸小重量輕容易安裝等特點，而且因為它的流動阻力小，流通量大，不會受到高溫膨脹的影響。它的驅動力矩較小，開關非常的靈活，所以操作起來很方便，成本也低，深受業內人士的喜愛。

電動煙氣蝶閥結構設計：

電動煙氣蝶閥的結構是使用中線蝶板和短結構鋼板進行焊接而成的，所以它的內部沒有連桿和螺栓等組件，在使用過程中也就不會產生一些組件問題，因此故障率很低。使用起來很方便。是一種可靠的煙道煙氣專用閥。而且因為它的密封系統采用的是金屬封閉，雖然密封效果比不上彈性密封，但是使用壽命要比彈性密封長，而且具有耐高溫的特性。

臺臣牌電動煙道蝶閥結構設計成一個垂直板或旋轉斜盤結構，機身，圓盤密封平面的一側。它可以比閥盤直徑的外徑小，即使在閥腔壁也粘結容易打開。在閥體密封的徑向密封件的性能管道變形無明顯影響。高度對稱的要求，閥密封面結構，特別是在普通的機械裝置的一側的其旋轉斜盤閥門的密封面的結構是難以加工，必須安排一個合理的工藝，使組裝精度達到所需密封效果。

電動煙氣蝶閥技術參數：

型號：TCD941W-1C、TCD941W-1P
口徑：DN50-DN5000mm
壓力：100pa-50000pa
結構形式：通風、金屬硬密封、多葉式、方形
介質：空氣、煙氣、氣體、熱風等
泄露量：通風型3%、密閉性1%、零泄漏型0.01%（三偏心硬密封）
連接方式：對夾式、法蘭連接
溫度：-40-1000℃
執行器：防爆型BT4或更高、智能型、開關型、調節型4-20mA
電壓：AC220V、AC380V
起閉時間：30S、50S、80S（根據口徑）

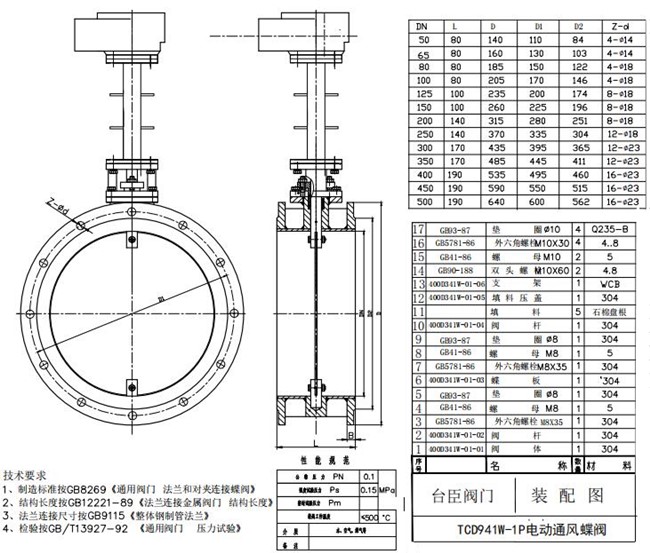

電動煙氣蝶閥外形尺寸圖：

電動煙氣蝶閥材質適用溫度表：

材料品種	碳素鋼	低溫碳鋼	合金鋼		奧氏體不銹鋼	鉻鉬釩鋼	雙相鋼
代號	WCB	LCB	WC6或WC9	C5或以C12	304、316	12CrMoV	2507
高溫	425℃	345℃	595℃	650℃	600℃	560℃	1000
低溫	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃	-40℃
工作溫度	425℃	345℃	595℃	650℃	600℃	560℃	800

電動煙氣蝶閥優點：

1、功能強勁：智能型、比例式、開關式、各類信號輸出型應有盡有。
2、體積小巧：體積僅相當于同類產品的35%左右。
3、輕便宜人：重量僅相當于同類產品的30%左右。
4、性能可靠：軸承牙口電器元件等關鍵零部件采用進口產品。
5、美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾。
6、精密耐磨：蝸輪輸出軸一體化特殊鋁合金鍛造、強度高、耐磨性好。
7、回差極小：蝸輪輸出軸一體化、避免了鍵聯結的間隙、傳動精度高。
8、安全保證：通過1500V耐壓檢測，F級絕緣電機，安全有保障。
9、配套簡單：采用單相電源、外接線路特別簡單，也可做380V、直流電源。
10、使用方便：免加油、免點檢、防水防銹、任意角度安裝。
11、保護裝置：雙重限位、過熱保護、過載保護(選裝)。
12、多種速度：全行程時間5秒、10秒、15秒、30秒、60秒、100秒等。
13、防腐防銹：支架、聯軸器、螺釘均采用不銹鋼。
14、智能數控：數字設定、數字整定、高度、自診斷、一機多能。
15、集成一體：智能控制模塊高度集成于電動裝置本體中，無須外接定位器等。

電動煙氣蝶閥執行器性能特點：

1、殼體：殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68型供選擇。
2、電機：全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
3、手動結構：手柄的設計保證安全可靠、省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。
4、指示器：指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
5、干燥器：用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6、密封：密封性好，標準產品防護等級是IP67，并可選IP68防護等級。
7、限位開關：機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
8、自鎖：精密的蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（zui大50分貝），壽命長；有自鎖功能，防止反轉，傳動部分穩定可靠，無需再加油。
9防脫螺栓：拆除外殼時，螺栓附在殼體上，不會脫落。
10、安裝：底部安裝尺寸符合ISO5211/ DIN3337國際標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強。可以垂直安裝，也可以水平安裝。
11、線路：控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。

更多詳細電動煙道蝶閥價格、說明書、接線圖等信息，請聯系臺臣閥門。
