電動防爆球閥工作原理：

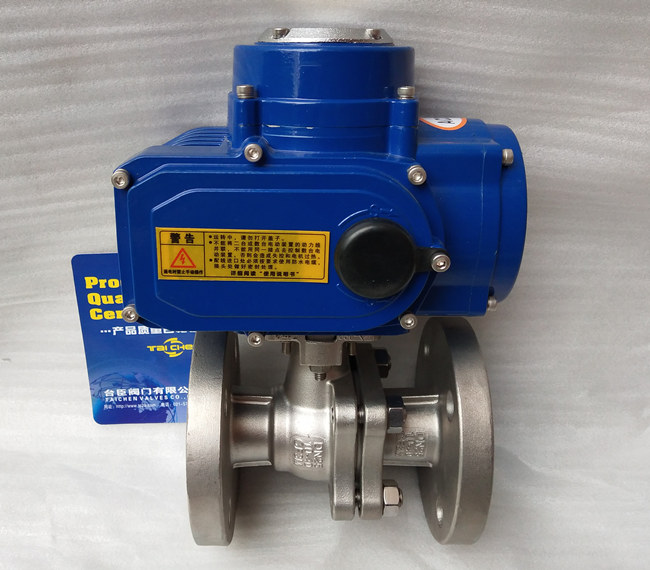

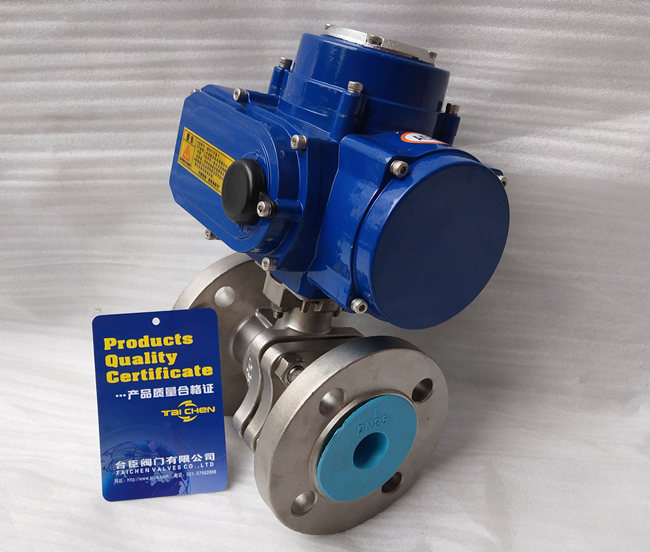

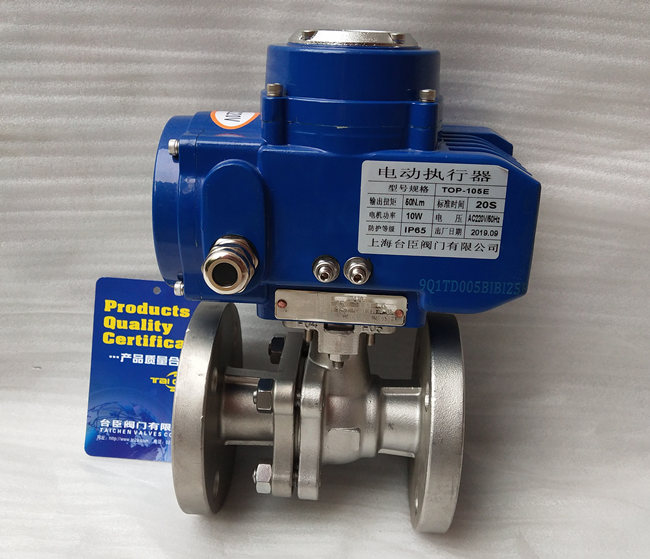

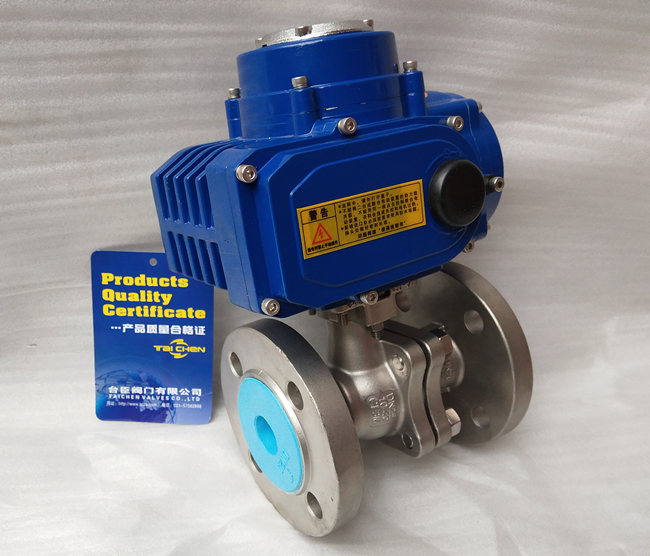

BQ941F電動防爆球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，工作以電力為能源，由電動執行器電機正反轉帶動閥桿隨球芯旋轉0-90°即可全關0度全開90度，該閥一般適用于兩位切斷、調節的場合。電動執行機構內置伺服系統，無須另配伺服放大器，開關型為通電打開、通電關閉。而電動防爆調節型球閥為輸入4-20mA信號及220VAC電源即可控制運轉，調節型可由PLC標準信號直接控制，也可以通過二次儀表輸出0-10V等電流電壓信號實現精準調節。

電動防爆球閥分類：
BQ941F電動防爆球閥由防爆電動執行器加球閥組成，防爆電動執行器根據使用功能可分為24V、220、380V等電壓，根據防爆區域可選用防爆BT4、BT6、CT5等，還個根據控制方式選用4-20mA調節型，或者切斷場合通電打開，斷電彈簧復位關閉式等。球閥一般為高平臺法蘭球閥，有復合鑄造工藝、硅溶膠精鑄工藝等。根據介質選用不同材質，如碳鋼、不銹鋼等，連接方式有內螺紋、法蘭、焊接等，按照溫度高低，150℃內選用軟密封，超過260℃選用金屬硬密封等。臺臣牌電動防爆球閥大致可區分為電動防爆不銹鋼球閥、精小型防爆電動球閥、電動防爆硅溶膠球閥、電動防爆法蘭球閥、電動防爆調節球閥、電動防爆內螺紋球閥、電動防爆硬密封球閥等產品。

電動防爆球閥特點及用途：
BQ941F電動防爆球閥閥體與執行機構的連接采用直連方式，球閥高平臺上4個孔剛好對應執行器底部四個螺栓孔。具有連線簡單，適用范圍廣、結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。臺臣電動防爆球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質場合作為開關球閥、切斷球閥、調節球閥等產品使用。電動防爆調節球閥廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域，是目前流體管線上用的最廣的一款電動閥。

執行器類別	防爆電動球閥執行器參數
型號	TQ、LQ、TC
電源電壓	DC24V、AC220V、AC380V
輸出力矩	50N·M～3000N·M
動作范圍	0～90°、0°～270°可選
控制方式	電開、電關
動作時間	18S～112S
保護裝置	內置過熱保護、過載保護
環境溫度	-20℃～+70℃
手動操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位
防護等級	IP65、IP67、可定制IP68
防爆等級	ExdⅡ BT6,ExdⅡ CT5
位置測量	電位計、比例控制單元
驅動電機	鼠籠式異步電機
進線接口	2個 PF 3/4”
殼體材料	鋁合金

更多電動防爆球閥接線圖、價格、使用說明書等資料，請聯系臺臣閥門，讓我們為您選型報價
