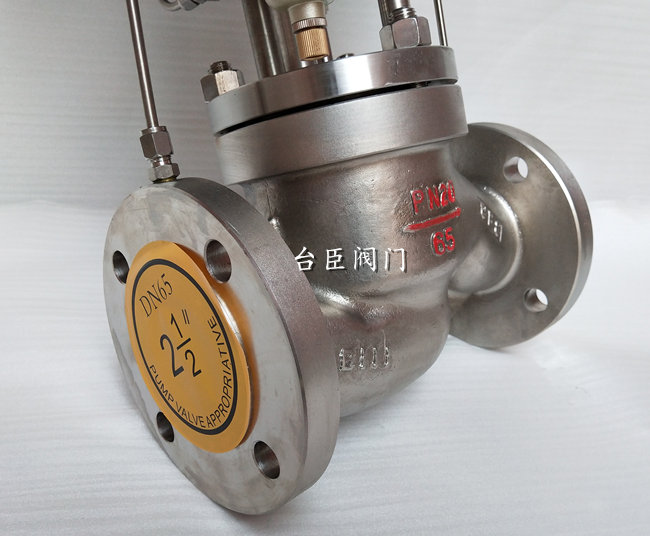

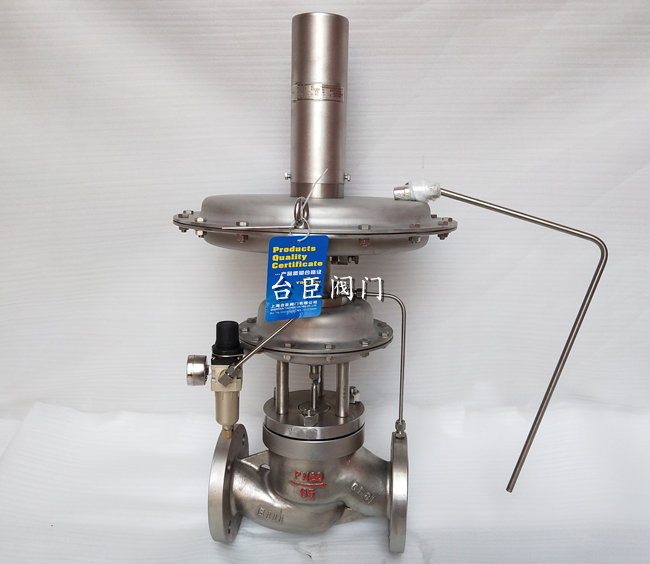

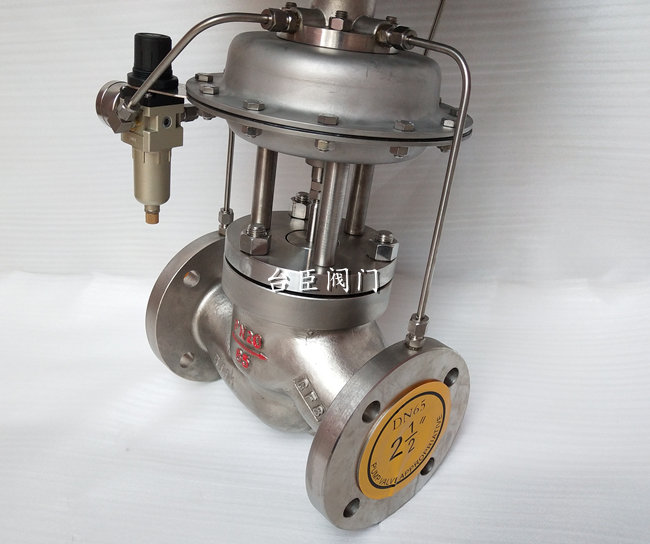

全不銹鋼帶指揮器操作式自力式壓力調節閥簡介：
臺臣閥門專業研發、設計、生產調節閥十余年，幫助用戶解決各種流體控制難題，在溫度調節閥、壓力調節、流量調節等領域取得了驚人的業績，公司不斷為用戶帶來滿意的產品，一切產品為了用戶滿意而生。其自主研發的氮封裝置更是行業的佼佼者，該氮封裝置無需外源，就可實現自動化供氮、泄氮，保證氮封裝置安全穩定，將多余的空氣排空，并且保證壓力穩定，不使設備變形，減少由于供氮閥和泄氮閥性能不穩定，波動大造成氮氣浪費、溢出等現象。下文臺臣閥門詳細介紹下我司自主研發的
全不銹鋼帶指揮器操作式自力式壓力調節閥工作原理、圖片、應用案例、選型規格書等信息。
全不銹鋼帶指揮器操作式自力式壓力調節閥工作原理：
ZZJP-16II全不銹鋼帶指揮器操作式自力式壓力調節閥（簡稱全不銹鋼自力式調節閥），又稱氮封裝置中的供氮閥，該閥工作無需外加能源，利用被調介質自身能量為動力源，由導管將介質氮氣引入指揮器，結合彈簧的作用力，可穩定的控制調節閥閥芯位置，改變流經調節閥的介質流量，使調節閥后端壓力（B型）或前端壓力（K型）保持恒定。在一定范圍內的壓力設定，用戶可自行通過調節閥頂部調節螺母將壓力調大或者調小。全不銹鋼帶指揮器操作式自力式壓力調節閥主要用在閥前壓力較高(0.2-0.8Mpa)而閥后力很低(0.5-100Kpa)，例如50mmH20(水柱)的場合，一般多用在泄氮裝置上，并且與供氮裝置配套使用，單獨使用時請用ZZVP自力式微壓閥代替。
氮封閥應用舉例：
1、代替ZZV型自力式微壓閥
ZZV型自力式微壓閥閥前一般要求介質壓力≤0.1MPa,而ZZJP-16II
全不銹鋼帶指揮器操作式自力式壓力調節閥則不受此限制。
2、用于氮封裝置
氮封裝置的貯罐內成品油上端覆蓋氮氣，其壓力一般在100mmH2O左右，通過氮封保護裝置加以控制。出液閥開啟放油時，貯罐內液位下降，此時，ZZJP-16BII供氮調節閥開度增大，向貯罐內補充氮氣使壓力增加到設定值為止。進液閥開啟進油時，液位上升，氣相部分容積減小，氮氣壓力上升，此時ZZJP-16BII供氮調節閥關閉，而ZZJP-16KII泄氮調節閥在壓力控制器作用下開啟，排出氮氣使壓力降至設定值。為確保儲罐安全，應在罐頂設置呼吸閥。
供氮壓力調整：在ZZJP-16BII型自力式調節閥選定一設定值如1KPa（100mm.W.C），通過調整主彈簧1的預壓縮（拉伸）量來達到；
泄氮壓力調整：在ZZJP-16KII自力式調節閥中的壓力控制器部分，通過調整主彈簧預壓縮量達到，一般為避免氮封裝置啟閉頻繁，泄氮設定值應遠離供氮壓力設定值，如2Kpa（200mm.W.C）。
呼吸閥設定值調整：在上述兩設定值調整好后，為避免呼吸閥啟閉頻繁，呼吸閥設定值應大于泄壓設定值。兩者設定期亦不能靠得太近。呼吸閥型號為：ZFQ-1
在ZZJP-16BII自力式調節閥壓力設定值為Pc，ZZJP-16KII壓力設定值P1，Pc與P1兩值不能靠得太近，以免閥門工作太頻繁，呼吸閥的排放壓力P2的設定值應大于P1，P2與P1兩值也不能靠得太近。三者關系Pc<P1<P2。
