氣動壓力調節閥介紹：
ZXP-Y型分體式氣動壓力調節閥采用氣動薄膜調節閥、和智能PID調節器+壓力變送器及3芯屏蔽線等附件組成，具有高控制精度,最高可達+0.2%的控制精度，調節性能及控制精度遠超過常規自力式壓力調節閥。在要求精度高的場合可選用西門子、山武、ABB等牌子的智能閥門定位器，控制精度可達+0.1%內。在壓差小場合可選用單座調節閥、在微壓場合可選用針型調節閥、在壓差大場合可選用套筒調節閥等，詳細壓力控制系統方案，可提供參數，讓臺臣閥門為您提供選型服務。
氣動壓力調節閥壓力控制原理：
氣動壓力調節閥采用自反饋系統，通過壓力變送器(4)采集被調介質壓力的實時變化，經智能PID調節器(3)轉換為0-10V、或DC4-20mA的標準控制信號來控制氣動壓力調節閥(1)的開啟度，能直接對水、蒸汽、氣體、液體等介質的壓力實行自動PID調節和控制。臺臣閥門可提供一整套完整的壓力控制方案選型、報價，及所有產品附件的供貨，歡迎廣大用戶和我司洽談合作。下面是臺臣閥門為用戶提供的常規壓力控制系統圖，供參考。

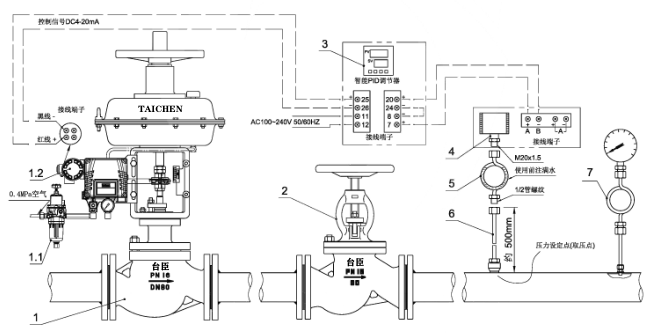

氣動壓力調節閥壓力控制系統圖：

1、氣動調節閥1.1、過濾減壓器1.2、電氣閥門定位器2、手動截止閥3、智能PID調節器4、壓力變送器5、緩沖管6、延長管7、壓力表組件
氣動壓力調節閥接線說明:
1、智能PID調節器(3)端子8與端子24短接;
2、智能PID調節器(3)端子20接壓力變送器(3)B-;
3、智能PID調節器(3)端子7接壓力變送器(3)A+;
4、智能PID調節器(3)端子25和端子26接氣動調節閥(1)的定位器(1.2)接線端子;
5、智能PID調節器(3)端子11和端子12接AC100~240V 50/60HZ電壓;
6、空氣過濾減壓器(1.1)接0.4MPa清潔空氣;
7、延長管(6)需現場配制，主要用于降低變送器工作溫度。
注:①所有儀表在出廠前均已調試完成，在現場只需按圖示接線完成即可正常工作，如現場控制值波動較大，請重新調試系統相關P、1、D值，即使用智能PID調節器(3)自整定功能，具體操作步驟參見NHR5000型智能PID調節器使用說明書(P17之7.3條) ;
②由于智能PID調節器(3)無防爆型，安裝在要求防爆場合必須將智能PID調節器(3)置于防爆控制箱內或將其安裝在非防爆區，且智能PID調節器(3)與調節閥(1)的控制信號線必須用屏蔽線(3芯、1.5平方)。
更多壓力控制系統方案，請在站內查看，或者聯系臺臣工作人員，我們為您提供詳細的、合適的壓力控制系統資料。
