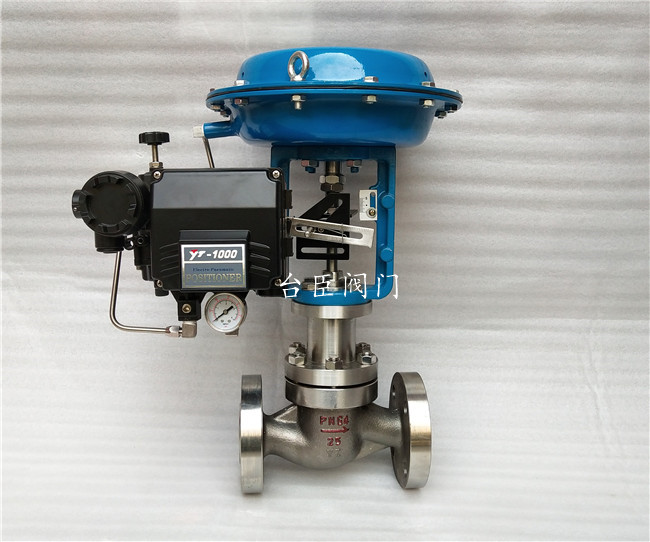

HCN氣動低噪音籠式調節閥原理：
HCN氣動低噪音籠式調節閥可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，噪音低。上海臺臣?xì)鈩拥驮胍艋\式調節閥的泄漏量符合ANSI B16.104標準。氣動低噪音籠式調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92。
氣動低噪音籠式調節閥包括閥體和閥蓋，閥體中開有一S流線型的通道，閥體兩側設有進口和出口，進口和出口的法蘭與閥體為一體造型，閥體中間安裝有一豎立的閥芯，所述閥芯采用壓力平衡式雙座結構，閥體上設置有一套筒，套筒上設有一排對稱孔和導流翼，閥體和閥蓋之間填充有填料，閥蓋上設有執行機構。本實用新型的有益效果：該實用新型套筒上設有許多對稱小孔，有利于降低壓力，從而適應了氣體節流擴散與膨脹；閥體流道為S流線型，閥體的套筒周圍設有一流體平衡流動的導流翼，使得增大了流量、減小了噪音。
HCN氣動低噪音籠式調節閥閥體：
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
低噪音調節閥閥內組件
閥芯型式：金屬閥座的壓力平衡式閥芯
流量特性：線性（L），參考下圖
注：整體式和分離式套筒應根據公稱通徑、材料和工作溫度而定。
材料：不銹鋼（Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
HCN低噪音籠式調節閥執行機構
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作：用型式 用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
HCN氣動低噪音籠式調節閥性能：
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
　　　 不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
　　　 不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
