氣動L型三通球閥型號編制說明：
| Q | 6 | S | 4 | 4 | F | -16 | P |
| 閥門類型 | 動作方式 | 操控 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
| Q：球閥 | 6：氣動 | S：手輪 | 4：法蘭 | 4：L型三通 | F：聚四氟乙烯 | 16：1.6MPa | C：碳鋼 |
| | | 無：省略 | | 5：T型三通 | PPL：對位聚苯 | 25：2.5MPa | P：不銹鋼304 |
| | | | | | H：硬密封 | | R：不銹鋼316 |

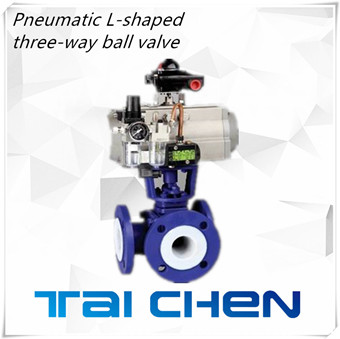

氣動L型三通球閥概述：
Q644F氣動L型三通球閥是由角行程活塞式氣動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。氣動三通球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。兩閥座密封氣動三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封氣動三通球閥具有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。上海臺臣?xì)鈩?dòng)三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
氣動執行器工作原理：
氣動L型三通球閥特點：
臺臣公司的三通法蘭氣動球閥，性能可靠，配套簡單，流體能力大。廣泛應用于食品、環保、水處理、石油、化工、造紙、電力等行業的工業自動控制系統中。
1、閥體鑄造采用臺灣引進的先進工藝，結構合理，造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被吹出。
2、L型三通球閥用于介質流向的切換，能使相互垂直的兩個管道連通（如下：流向圖A）；T型三通球閥用于介質的分流、合流及流向切換，T型通道可以使三個通道相互連通或使其中的兩個通道連通。（如下：流向圖B）
3、上法蘭采用ISO5211執行機構安裝平臺。方便安裝電動、氣動執行器，節省安裝空間。
4、安裝雙作用氣動執行器和二位五通電磁換向閥，可以控制三通球閥介質流向的切換；安裝單作用氣動執行器和二位三通電磁換向閥，不但可以控制閥門介質流向的切換，而且能在氣源發生故障時，閥門會自動停在預設的開或關的位置。

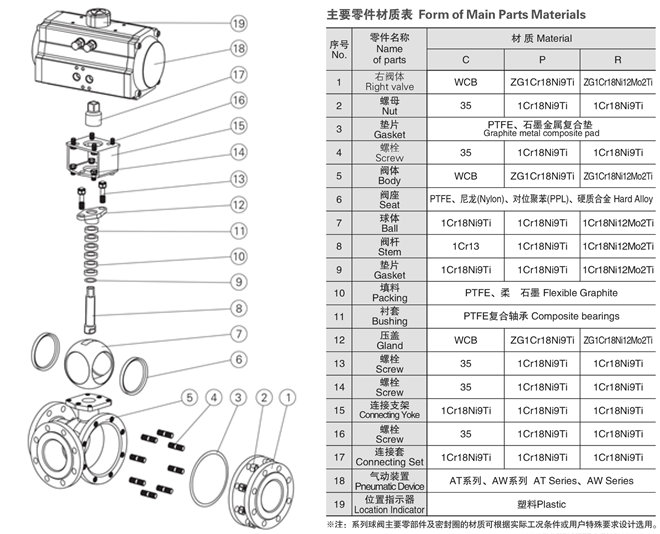

氣動L型三通球閥主要零件材質：
| 零件名稱 | 材 料 |
| 氣動執行器 | TCA型：鋁合金 / AW型：鑄鐵 |
| 閥 體 | WCB、CF8、CF8M |
| 球 體 | 2Cr13、CF8、CF8M |
| 密 封 圈 | PTFE、PPL、2C13+滲氮、304/316+STL合金 |
| 閥 桿 | 2Cr13、CF8、CF8M |
| 填 料 | PTFE、石墨 |
氣動三通球閥控制方式：
氣動三通球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

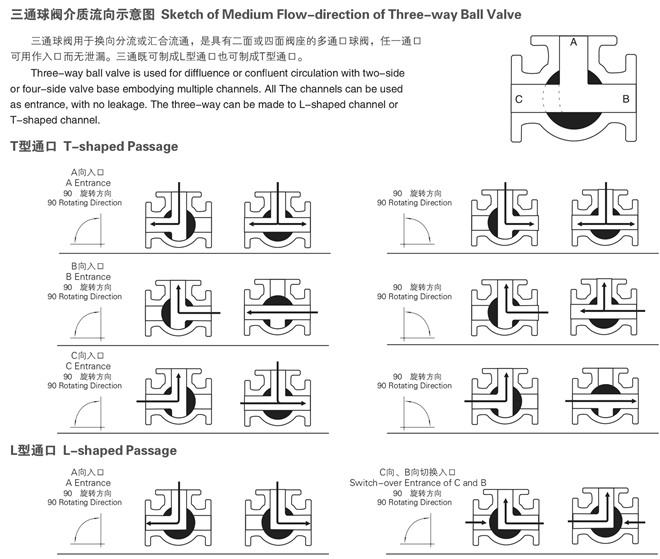

三通球閥流向圖：
氣動L型三通球閥主要技術參數：
| 公稱通徑 | DN(mm) | 15～150 |
| 公稱壓力 | PN(MPa) | 1.6 | 2.5 |
| 試驗壓力(MPa) | 強度試驗 | 2.4 | 3.75 |
| 密封試驗（水） | 1.76 | 2.75 |
| 密封試驗（氣） | 0.6 |
| 泄 漏 量 | A級（軟密封）、V級（硬密封） |
| 閥門類型 | Q644（L型三通）、Q645（T型三通） |
| 設計標準 | GB／T12237-1989 |
| 法蘭連接尺寸 | GB／T9113.1-2000、JB/T79-94、HG20592-1997 |
| 結構長度 | GB／T12221-2005，ISO 5752/EN558-1 |
| 壓力溫度額定值 | GB/T12224-2007、ASME B16.34-2003、ISO 7005-1 |
| 壓力試驗 | GB／T 13927、JB/T9092-1999 |
| 適用介質 | 水，污水，蒸汽，空氣，各種油類，酸類，堿類，鹽類等。 |
| 適用溫度 | 聚四氟乙烯≤150℃，對位聚苯≤300℃，合金硬密封≤550℃ |
| 驅動方式 | 氣 動 |
| 氣動執行器 | TCA雙作用、TCA單作用（彈簧復位）、AW型 |
| 控制形式 | 開關型（切換介質流向） |
| 可選控制附件 | 電磁換向閥 | AC220V/DC24V |
| 單作用 | 二位三通 |
| 雙作用 | 二位五通 | 單電控 |
| 雙電控 |
| 限位開關 | 機械式 |
| 感應式 |
| 手操機構 |
| 氣源處理三聯件 |
