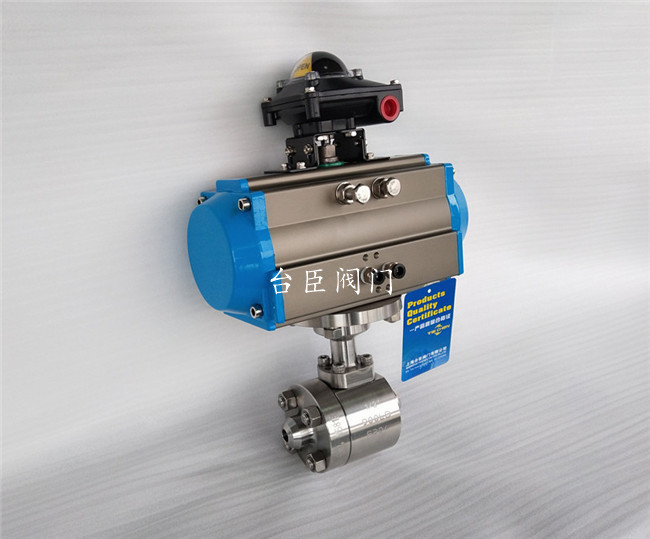

Q611N氣動高壓球閥

品牌：臺臣/TAICHEN
型號：Q611N、Q661N
名稱：氣動高壓球閥
材質：A105、F304、F316
壓力：160-320公斤、可定做400-700公斤
氣動執行器：單作用、雙作用
規格：DN6-DN50
附件：空氣過濾減壓閥、電磁閥、限位開關

QQ空間新浪微博騰訊微博人人網 網易微博更多

氣動高壓球閥原理：
Q611N-320C氣動高壓球閥分為氣動內螺紋高壓球閥和氣動焊接高壓球閥。可采用智能控制與定位，與電氣閥門定位器配套，輸入4-20mADC信號及0.4~0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。臺臣閥門氣動高壓球閥按其密封性能分為金屬密封與軟密封。氣動高壓球閥具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。氣動高壓球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動內螺紋高壓球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

氣動高壓球閥技術參數：
公稱通徑：DN(mm)15-100、1/2”-4”
閥體形式：整體鍛造閥體(DN50以內)、三段式鍛造閥體(DN50以上)；
公稱壓力：PN16.0-25.0 MPa；ANSI 150-900LB；
連接形式：法蘭式、焊接式、螺紋式；
密封填料：V型聚四氟乙烯填料、柔性石墨填料等；
閥芯形式：O型球體閥芯；
流量特性：近似快開特性；
動作范圍：0～90°、0～360°；
泄露量Q 按GB/T4213-92，小于額定KV0.01%；
基本誤差：帶定位器：小于全行程的±2%；
配置執行機構：GT、AT、ST、SR系列單雙作用氣動執行器；
控制方式：開關兩位控制能、4～20mA模擬量信號控制；
供氣壓力：0.4～0.7MPa；
氣源接口：G1/4"、G1/8"、G3/8"、G1/2"；
環境溫度：-30～+70℃
作用形式：單作用執行機構、雙作用執行機構
可配附件：定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
驅 動壓縮空氣4～7bar(可帶手輪)
閥體材質 A105、不銹鋼316L、316、304、304L
氣動高壓雙聯球閥型號編制說明：

Q	6	S	1	1	N	-320	P
閥門類型	動作方式	操控	連接方式	閥門結構	密封材料	公稱壓力	閥體材質
Q：球閥	6：氣動	S：手輪	1：內螺紋	1：浮動	N：尼龍塑料	320：32.0MPa	P：不銹鋼304
		無：省略			PPL：對位聚苯		R：不銹鋼316

氣動高壓雙聯球閥執行器主要技術參數：

氣動執行器	型號	GT系列、OAT系列
	氣源壓力	0.4 ～ 0.8 MPa
	最大回轉角度	90°～92°
	回信器	AC220V AC110V DC24V
	控制信號	電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa
	控制氣源	潔凈、干燥壓縮空氣
	工作溫度	-20℃ ～ +90℃

氣動高壓雙聯球閥閥體主要零件材料：

零件名稱	閥體	球芯	閥座	閥桿	填料	支架	連接軸
材料	鍛鋼、不銹鋼	不銹鋼	聚甲醛、聚醚醚酮	2Cr13	氟橡膠	不銹鋼	鑄鋼

氣動執行器主要部件材料：

零件名稱

缸體

端蓋

活塞

軸

O型圈

螺栓

GTD

鋁合金型材

（硬質陽極氧化）

壓鑄鋁合金

（環氧樹脂噴涂）

壓鑄鋁

鋼

（鍍鎳磷合金）

NBR

SUS304

氣動高壓球閥主要性能規范：

型號	公稱壓力 PN（MPa）	試驗壓力Ps（MPa）		啟閉時間（S）	工作溫度（℃）	適用介質
		殼體	密封
Q611N	16	16	24	1～２	-35～120	天然氣、油
	35	35	50
Q614N	16	16	24	1～２
	35	35	50

氣動高壓球閥結構圖：氣動內螺紋高壓球閥

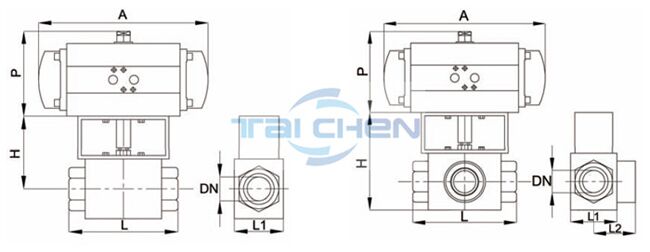

氣動高壓球閥外形尺寸圖：

DN	英寸	直通式					三通
		L	L1	H1	P	A	L	L1	L2	H1	P	A
DN10	3/8’	73	35	85	115	158	73	35	37	85	115	158
DN15	1/2’	83	37	94	115	158	83	37	40	94	137	177
DN20	3/4’	95	45	106	137	177	95	45	52	106	147	196
DN25	1’	112	55	111	147	196	112	55	60	111	165	225
DN32	1-1/4’	115	88	132	165	225	115	88	95	132	165	225
DN40	1-1/2’	131	102	140	165	225	131	102	112	140	182	273
DN50	2’	140	113	160	182	273	140	113	125	160	182	273
