氣動二片式內螺紋球閥

品牌名稱：臺臣/TAICHEN
型號：Q611F、Q611W
壓力：1000WOG
形式：一片式、二片式、三片式
規格：1/2”-4”，DN15-100mm
適用介質：水、石油、天然氣等
材料：304、316、316L、LCB、WCB
氣動二片式內螺紋球閥價格、技術問題聯系客服人員

QQ空間新浪微博騰訊微博人人網 網易微博更多

氣動內螺紋二片式球閥型號編制方法：

Q	6	S	1	1	F	-16	P
閥門類型	動作方式	操控	連接方式	閥門結構	密封材料	公稱壓力	閥體材質
Q：球閥	6：氣動	S：手輪	1：內螺紋	1：浮動球	F：聚四氟乙烯	16：1.6MPa	C：碳鋼
		無：省略	2：外螺紋		PPL：對位聚苯	25：2.5MPa	P：不銹鋼304
					H：硬密封	40：4.0MPa	R：不銹鋼316

氣動內螺紋二片式球閥原理：
Q611F氣動內螺紋二片式球閥是由雙（單）作用氣動活塞式執行器和內螺紋球閥組成。其閥體可分為整體式、二片式、三片式。閥體鑄造采用德國引進的先進工藝，結構合理、造型美觀。配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動二片式內螺紋球閥閥座采用彈性密封結構，啟閉輕松，密封可靠。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。氣動內螺紋球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，
Q611F氣動內螺紋球閥當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。定位器可調節閥門管道流量。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。臺臣?xì)鈩?dòng)不銹鋼內螺紋球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質，氣動絲扣球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或調節流量之用。
氣動內螺紋二片式球閥技術參數：
公稱通徑：DN6～100mm
公稱壓力：PN1.6-6.4 MPa；ANSI150-600LB
連接形式：管螺紋(G)、錐螺紋(NPT)
密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式：O型球型閥芯
流量特性：快開特性
執行器型號：GT、SR、ST、AT、AW系列單雙作用氣動執行器
動作范圍：0～90°
泄露量Q：按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差：帶定位器：小于全行程的±2%
死區：帶定位器：小于全行程的2%
控制方式：開關兩位控制、4-20mA模擬量控
氣動二片式球閥技術參數和性能：

GTD/ATD氣動執行機構技術參數		閥體參數
類 型	雙作用活塞式、彈簧復位式	公稱通徑	DN6～100mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.6、2.5、4.0、6.4MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	不銹鋼
	單作用：7N·M～2668N·M	閥體材質	碳鋼、304/316/316L不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	球體材質	304/316/316L不銹鋼
	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	PTFE、PPL、金屬密封
動作范圍	0～90°±5°	溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
接口螺紋	GTD40～GTD83/ATD50～ATD88 G1/8″	結構型式	三片式、對焊式、承插焊式、二片式
	GTD110～GTD350/ATD100～200 G1/4″	適用介質	水、石油、酸類、粘性流體、漿料介質等
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	結構緊湊、體積小、流通能力大

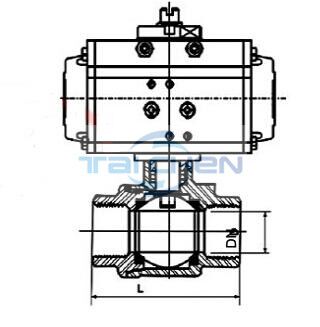

氣動內螺紋二片式球閥結構圖：
氣動二片式內螺紋球閥,氣動不銹鋼絲扣球閥,氣動三片式球閥

氣動二片式球閥外形尺寸：

尺寸		6	10	15	20	25	32	40	50	65	80	100
三片式	G	1/4″	3/8″	1/2″	3/4″	1″	1-1/4″	1-1/2″	2″	2 1/2″	3″	4″
	D	11.6	12.7	15	20	25	32	38	50	64	78	98
	L	65	65	67	82	91	108	129	148	186	206	240
對焊式	D	18	18	24	28	34	41	49	62	78	94	124
	d	11.6	12.7	15.8	20	25	32	38	50	64	78	98
	L	65	65	67	82	91	108	129	148	193	222	273
承插焊式	D	11.6	12.7	15	20	25	32	38	50	64	78	98
	D1	14.1	17.6	21.8	27.5	34.7	43.0	49.0	61.5	77.0	90.0	115.2
	L	65	65	67	82	91	108	129	148	186	206	240
	A	9.5	9.5	9.5	11.1	12.7	14.3	15.89	17.4	26.9	28.8	34.5
二片式	D	10	12	15	20	25	32	38	50	64	78	98
二片式	L	56	56	75	80	90	110	120	140	160	178	216
L1		104	104	130	130	140	186	186	186	254	254	296
H		132	132	152	156	180	208	218	226	285	298	336
執行器型號		GTD-40	GTD-40	GTD-52	GTD-52	GTD-63	GTD-83	GTD-83	GTD-83	GTD-110	GTD-110	GTD-12
