旋啟式焊接止回閥

閥門品牌：臺臣/TAICHEN
閥門型號：TCH64W-150LLB
公稱通徑：2"-12"
工作溫度：≤425℃
閥門標準：美標、國標
產品材質：WCB、LCB、A105、CF8、CF3
介質：水、蒸汽、油品、硝酸類、醋酸類
認證：ISO9001、API600 、CE、TS
旋啟式焊接止回閥價格咨詢，請提供材質、規格

QQ空間新浪微博騰訊微博人人網網易微博更多

旋啟式焊接止回閥型號編輯方法：（TCH64W-150LLB）

TC	H	6	4	H	-16	P
附加	閥門類型	連接形式	閥門結構	密封材料	公稱壓力	單位
TC：臺臣	H：止回閥	4：法蘭	1：升降式	H：不銹鋼鋼合金	16：壓力16	I：鉻鉬鋼
		6：焊接	2：立式	Y：合金	25：壓力25	P：不銹鋼304
			4：旋啟式	W：閥體加工	900：美標壓力	R不銹鋼316
					1500：美標壓力	C：碳鋼

旋啟式焊接止回閥原理：
TCH64H旋啟式對焊止回閥啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的一種自動閥門。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。臺臣閥門旋啟式對焊止回閥又稱逆止閥、單向閥、逆流閥、和背壓閥。其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。旋啟式對焊止回閥閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合，安裝位置不受限制，通常安裝于水平管路，它適用與較大口徑的場合。
旋啟式對焊止回閥閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。臺臣公司旋啟式對焊止回閥只允許介質向一個方向流動，而且阻止反向流動。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
旋啟式焊接止回閥技術規范：
型號：H64H-16P、H64H-150LB
公稱通徑：2"-12"、DN15-DN800
壓力：150LB~600LB、1.6Mpa~32Mpa
工作溫度：-290~425℃
介質：水、油品、蒸汽、硝酸類等
材質有：鑄鋼WCB、LCB，鍛鋼A105，不銹鋼304、316、316L等。
▲設計與制造標準：API 6D、ANSI B16.34
▲檢測標準：API 598、 API 6D
▲法蘭連接標準：ANSI B16.5、 ANSI B16.47
▲對焊連接標準：ANSI B16.25
▲承插焊連接標準：ANSI B16.11
▲結構長度標準：ANSI B16.10

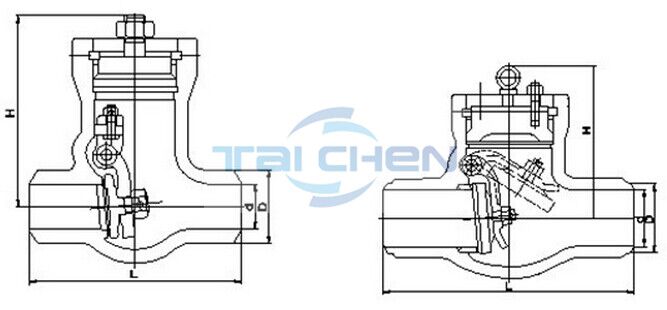

旋啟式焊接止回閥結構圖：
焊接止回閥圖片

國標旋啟式焊接止回閥外形尺寸圖：

DN	L	D	D1	D2	b	z-d	h
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468

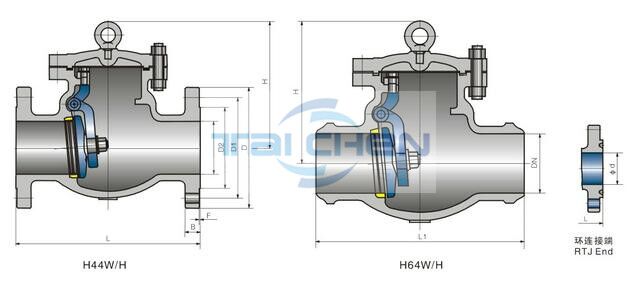

旋啟式焊接止回閥結構圖： H64W焊接對焊止回閥

H64Y-1500Lb 美標旋啟式焊接止回閥主要外形和連接尺寸：

公稱通徑PNS(in)	外形尺寸和連接尺寸			重量
公稱通徑PNS(in)	d	L	H	重量
21/2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb 美標高壓旋啟式焊接止回閥主要外形和連接尺寸：

公稱通徑PNS(in)	外形尺寸和連接尺寸			重量
公稱通徑PNS(in)	d	L	H	重量
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400
