不銹鋼立式止回閥型號編制方式：（TCH42H-16P）

TC	H	4	2	H	-16	P
附加	閥門類型	連接形式	閥門結構	密封材料	公稱壓力	單位
TC：臺臣	H：止回閥	4：法蘭	1：升降式	H：不銹鋼鋼合金	16：壓力16	C：碳鋼
			2：立式	Y：合金	25：壓力25	P：不銹鋼304
			4：旋啟式	W：閥體加工	150：美標壓力	R不銹鋼316
					300：美標壓力	LB：磅級單位

不銹鋼立式止回閥詳細介紹：
TCH42H-150LB不銹鋼立式止回閥又名逆止閥、逆流閥、背壓閥、單向閥、單流閥等、止回閥依靠介質本身流動壓力而自動將閥瓣打開或關閉，閥瓣關閉時能防止介質倒流。立式止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。臺臣閥門立式止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
立式止回閥屬于自動工作的閥門，當進口端介質壓力低于出口端時，介質逆流的反向壓力和彈簧的合力將閥芯推向閥座，使通道關閉，阻止介質回流，起到止回作用。臺臣牌立式止回閥密封閥芯受到進口端流動介質的壓力作用，當介質壓力大于彈簧阻力，就能使閥芯移動，離開閥座，通道被開啟，介質通過。特別適合安裝在垂直管道上（立式安裝）。
不銹鋼立式止回閥技術參數：
型號：TCH42H-150LB、TCH42Y-300LB、TCH42W-16P；
工作溫度：≤550℃；
適用介質：水、蒸氣、油品、氣體、液體等
大?。?”?14”、DN15-DN200
壓力：ANSI150磅?600磅、PN1.0-PN2.5MPa（突面法蘭RF）；PN4.0（凹凸面法蘭MFM）
閥體材質：WCB鑄鋼、CF8、CF3M、SS304、SS316不銹鋼
閥芯材質：WCB、304、316、316L、304L不銹鋼
密封面：堆焊鉻不銹鋼Cr13（H）或硬質合金（Y）
應用：煉油、石化、電廠、鍋爐廠、通用等行業
基本標準：BS1868、ASME B16.34
法蘭連接：ASME B16.5、DIN 2501
覿尺寸：ASME B16.10、EN558、DIN3202
壓力-溫度等級：ASME B16.34
測試：API598

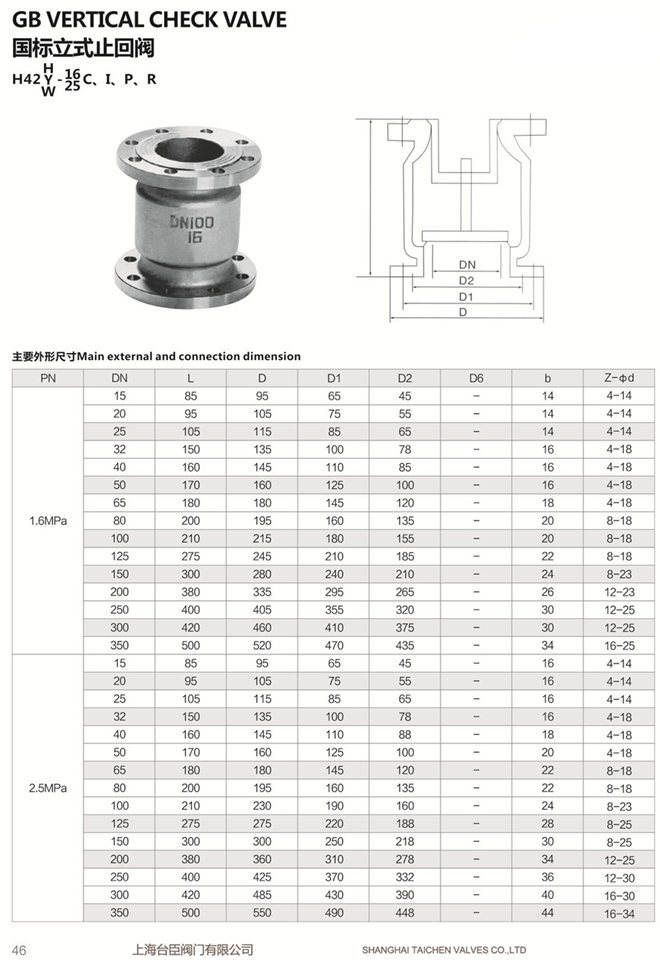

不銹鋼法蘭立式止回閥性能規范：

公稱壓力（MPa）		1.6	2.5	4.0
密封試驗壓力（MPa）		1.76	2.75	4.4
殼體試驗壓力（MPa）		2.4	3.75	6.0
適用溫度（℃）		WCB≤350，304/316≤200
材料	閥體	WCB,304,316
	閥座	WCB,304,316
	閥瓣	WCB,304,316
	密封圈	合金鋼，司太立
	墊片	石墨，聚四氟乙烯
