氣動硬密封球閥型號編制說明：
| Q | 6 | S | 4 | 1 | Y | -16 | P |
| 閥門類型 | 動作方式 | 操控 | 連接方式 | 閥門結構 | 密封材料 | 公稱壓力 | 閥體材質 |
| Q：球閥 | 6：氣動 | S：手輪 | 4：法蘭 | 1：浮動球 | Y：硬質合金 | 16：1.6MPa | C：碳鋼 |
| | | 無：省略 | | | PPL：對位聚苯 | 25：2.5MPa | P：不銹鋼304 |
| | | | | | H：硬密封 | 40：4.0MPa | R：不銹鋼316 |

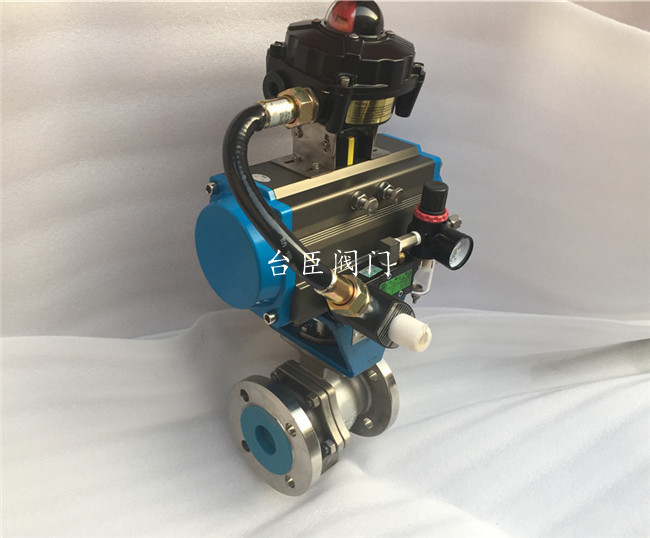

氣動硬密封球閥概述：
Q641H氣動硬密封球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式。氣動金屬密封球閥主要適用于溫度高溫250度以上的工況場合。氣動金屬密封球閥主要分為兩種密封結構：即單向密封和雙向密封；單向密封：只能在規定的方向即球閥標示的密封方向密封；雙向密封：在兩個方向上都能密封；氣動硬密封球閥的結構形式分為浮動球式和固定球式；連接形式為法蘭連接、焊接連接及螺紋連接。與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。氣動硬密封球閥廣泛用于石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；化工產品、醫藥和食品生產中；水電、火電和核電的電力生產系統中；城市和工業企業的給排水、供熱和供氣系統中。
氣動硬密封球閥工作原理：
氣動硬密封球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。氣動固定球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
氣動硬密封球閥特點：
1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性。
2、采用特殊結構裝置的閥桿，不僅確保填寫料處還會滲漏，且防止了閥桿脫出。
3、根據用戶的需要，可設計成適應粉塵（包括含固體顆粒），漿料等介質的結構，使球閥耐磨及耐高溫性能更好。
4、本身具有防火防靜電功能。
5、氣動金屬密封球閥應按規定流向使用。
氣動硬密封球閥主要技術參數及性能：
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系數Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 公稱壓力（MPa） | PN1.6、2.5、4.0、6.4、10.0MPa |
| 泄漏量 | 硬密封：≤額定流量的10-5 |
| 閥體形式 | 兩段式閥體（浮動球體） | 兩段式閥體（固定球體） |
| 閥芯形式 | “O”型球形閥芯 |
| 密封填料 | 聚四氟乙烯（PTFE）、金屬石墨纏繞墊片 |
| 連接形式 | 法蘭、焊接、螺紋 |
| 流量特性 | 近似快開特性 |
| 可調范圍 | DN15-65 | DN80-300 |
| 250:1 | 350:1 |
| 適用溫度 | 密封面 |
| 硬密封≤450℃ |
| 配置執行機構 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 控制方式 | 開關兩位控制、4-20mA模擬量控制 |
氣動硬密封球閥執行器技術參數：
| 執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式（B）--失氣時閥位開（FO）；氣開式（K）--失氣時閥位關（FC）
雙作用執行機構：氣關式（B）--失氣時閥位保持（FL）；氣開式（K）-- 失氣時閥位保持（FL） |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動硬密封球閥主要零件材料：
| 零件名稱 | 材料 |
| 閥體 | WCB | 304（CF8） | 316（CF8M） | 316L（CF3M） |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 閥座密封圈 | 不銹鋼+淡化處理 |
| 填料 | V型PTFE四氟填料、柔性石墨 |
